Shield RMSc footprint standard

Welche Rotpunktvisiere können Sie auf der Montage mit RMSc- oder Shield-RMSc-Footprint montieren? Können Sie das Sig Sauer Romeo Zero auf derselben Adapterplatte wie das Shield RMSc installieren? In diesem Artikel behandeln wir die vollständige Kompatibilität des Shield RMSc Footprint.

Footprint-Kompatibilität erklärt

Was bedeutet ein "Footprint"? Der Begriff Footprint bezieht sich auf die Anordnung der Buchsen und Schraublöcher an der Basis des Optikgeräts.

Und was bedeutet es, wenn die Footprints kompatibel sind?

Jedes Optik-Visier hat eine Basis zur Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung der Visierung an der Montage verwendet werden. Wenn zwei Visierungen dieselbe Basis zur Montage nutzen, spricht man davon, dass sie denselben Footprint haben.

In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint haben.

Shield RMSc Footprint-Muster

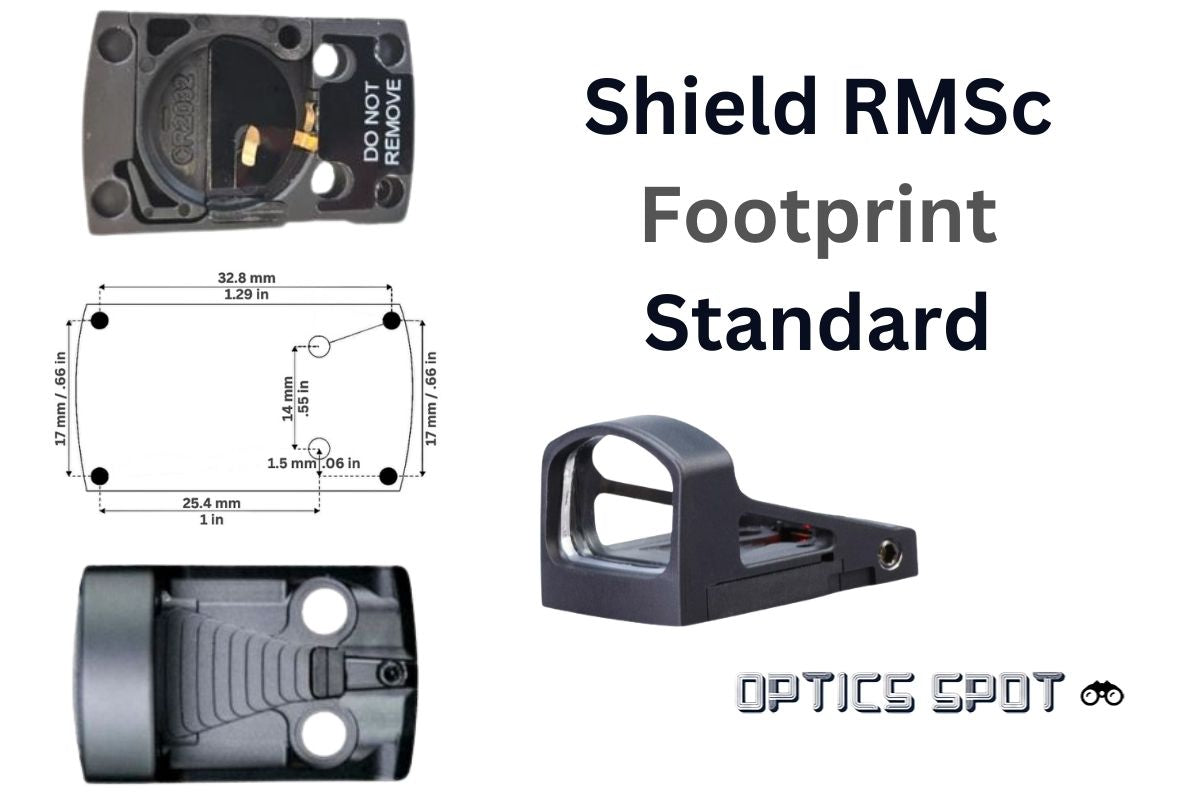

Der Shield RMSc Footprint besteht aus vier Buchsen in den Ecken der Visierung und zwei Schraublöchern im hinteren Bereich der Visierung.

Die vorderen sowie die hinteren Buchsen sind 17 mm / 0,66 Zoll voneinander entfernt. Von den hinteren zu den vorderen Buchsen beträgt der Abstand 32,8 mm / 1,29 Zoll. Die Position dieser vier Buchsen entspricht der Position der Stifte, die sich auf der Montagefläche jeder Montage für diesen Standard befinden.

Die Schraublöcher befinden sich im hinteren Teil des Optikgeräts. Sie dienen zur Befestigung der Visierung an der Montage. Diese beiden Schraublöcher sind 14 mm / 0,55 Zoll voneinander entfernt.

Die für diese Schraublöcher zu verwendenden Schrauben sind immer im Lieferumfang der Visierung enthalten.

Kompatible Rotpunktvisiere

Den RMSc Footprint nutzen viele andere Hersteller auf dem Markt.

Nachfolgend finden Sie eine vollständige Liste der Rotpunktvisiere, die mit dem Shield RMSc Footprint kompatibel sind.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Rotpunktvisiere mit Shield RMSc Footprint

Alle ansehen

Wie montiert man ein Rotpunktvisier mit Shield RMSc Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Möchten Sie es auf einer Picatinny-Montage installieren? Also auf einer Waffe mit Picatinny-Schiene? Dann benötigen Sie eine Picatinny-Montage mit Shield RMSc Footprint.
  • Oder möchten Sie es auf einer Pistole montieren? Und ist die Pistole Optics Ready (mit für Rotpunktvisier vorbereitetem Verschluss)? Dann benötigen Sie eine Rotpunktmontage mit Shield RMSc Footprint.
  • Oder handelt es sich um eine Standardpistole ohne diesen Ausschnitt? Dann benötigen Sie eine Adapterplatte mit Shield RMSc Footprint.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, aber die anderen am häufigsten vorkommenden sind folgende:
