Trijicon RMR Footprint Standard

Trijicon RMR footprint standard

Welche Rotpunktvisiere funktionieren mit der Trijicon-Montage? Können Sie ein Holosun 507C auf derselben Platte installieren wie ein Trijicon RMR Rotpunktvisier? In diesem Artikel behandeln wir die vollständige Kompatibilität des Footprints.

Footprint-Kompatibilität erklärt

Was bedeutet ein „Footprint“? Der Begriff Footprint bezieht sich auf die Struktur der Aussparungen und Schraubenlöcher an der Basis des Optikgeräts.

Und was bedeutet es, wenn die Footprints kompatibel sind? Jedes optische Visier hat eine Basis zur Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung des Visiers an der Montage verwendet werden.

Wenn zwei Visiere dieselbe Basis zur Montage verwenden, sagen wir, dass sie denselben Footprint haben. In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint teilen.

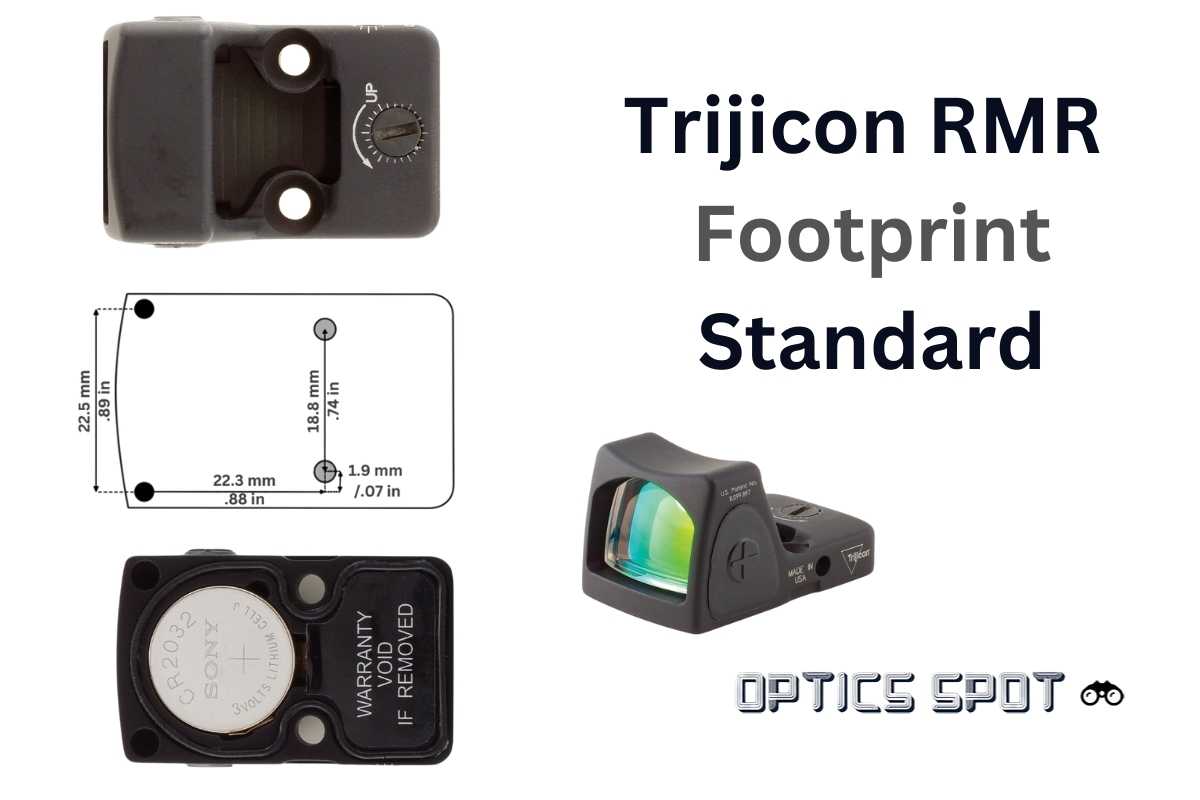

Trijicon RMR Footprint Muster

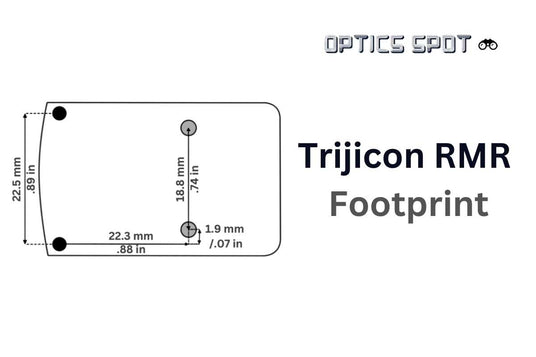

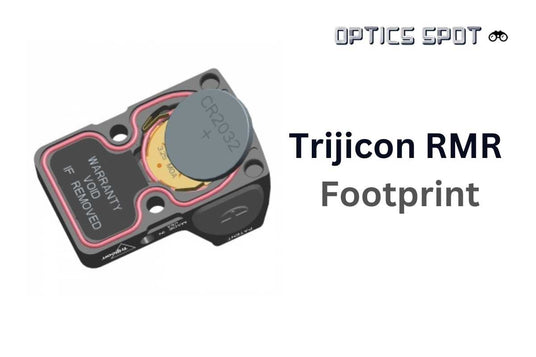

Der RMR-Footprint besteht aus zwei Sockeln vorne und zwei Schraubenlöchern in der Mitte des Visiers.

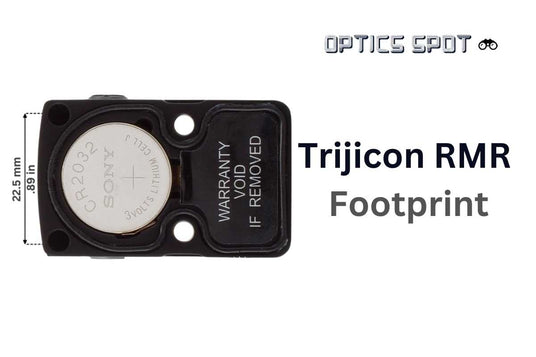

Die vorderen Sockel sind 22,5mm / 0.89 Zoll voneinander entfernt, jeweils in der Ecke der Vorderseite des Visiers positioniert. Die Position dieser beiden Sockel entspricht der Position der Pins auf der Montagefläche jeder Montage für diesen Standard.

Die Schraubenlöcher sind ca. in der Mitte des optischen Geräts positioniert. Sie dienen zur Befestigung des Visiers an der Montage. Diese beiden Schraubenlöcher sind 18,8mm / 0.74 Zoll voneinander entfernt.

Die für diese Schraubenlöcher zu verwendenden Schrauben sind immer im Lieferumfang des Visiers enthalten.

Kompatible Rotpunktvisiere

RMR ist einer der gebräuchlichsten Footprints auf dem Markt.

Unten finden Sie eine vollständige Liste der Visiere, die mit dem Trijicon Footprint funktionieren.

Rotpunktvisiere mit Trijicon RMR Footprint

Alle ansehen

So montieren Sie ein Rotpunktvisier mit Trijicon RMR Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Werden Sie es auf einer Picatinny-Montage installieren? D. h. auf einer Waffe mit Picatinny-Schiene? Dann müssen Sie nach einer Picatinny-Montage mit RMR Footprint suchen.
  • Oder werden Sie es auf einer Pistole montieren? Und wird die Pistole Optics Ready sein (mit einem Schlittenausschnitt für ein Rotpunktvisier)? Dann müssen Sie nach einer Rotpunktmontage mit RMR Footprint suchen.
  • Oder wird es eine Standardpistole ohne einen solchen Ausschnitt sein? Dann müssen Sie nach einer Optikplatte mit RMR Footprint suchen.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, aber die anderen gebräuchlichsten sind folgende:
